9.2.3 Снятие и установка ШРУС и защитных чехлов приводных валов

Снятие и установка ШРУС и защитных чехлов приводных валов

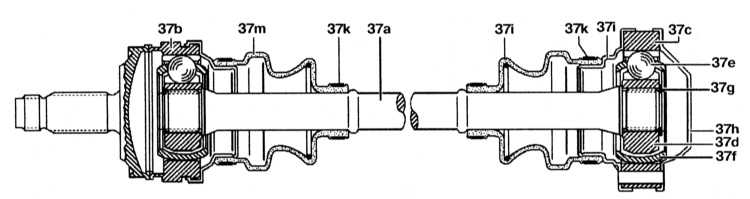

37а — Приводной вал 37b — Наружный шарнир 37с — Внутренний шарнир 37d — Ступица шарнира 37е — Шарик 37f — Сепаратор	37g — Стопорное кольцо 37h — Крышка 37i — Сальник 37k — Хомут 37I, 37m — Защитные чехлы

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите приводной вал.
2. Снимите хомуты 37k.
3. Снимите крышку 37h и сальник 37i на шарнирном кольце 37с.
4. Снимите стопорное кольцо 37g.
5. Снимите защитный чехол 37l с сальником 37i.
6. Снимите внутренний шарнир 37с - 37f с приводного вала.
7. Снимите защитный чехол 37m.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка проводится в порядке, обратном снятию.

Количество смазки: внутренний шарнир - 120-150 г; наружный шарнир - 120 г.
